ループアンテナの巻き数

トップページ(メニュー)設計計算


受信する最低周波数 kHz
バリコンの最大容量 pF
コイルの形状と寸法 m

   × m
コイルの断面積 0.25 m²
必要な巻き数 27.271 巻
(参考) 巻き数、
 インダクタンス、
 最低受信周波数
27 巻 353.6 μH 535 kHz
28 巻 380.2 μH 516 kHz
29 巻 407.9 μH 498 kHz
(参考) 実効長 14.28 cm

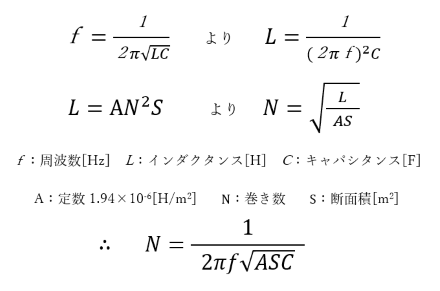

●ループアンテナ(コンデンサーを接続して共振させるループコイル)について、近似計算によって必要な巻数を求めます。 ●実効長は必要な巻き数の数値で1MHzを受信した場合の値です(he=2πNS/λ)。 ●数値は半角で入力してください。 ●計算実行ボタンを押すと、計算を実行し、ページが更新されます。
