アンテナ回路４
アンテナ回路と同調回路の間に付加する装置（ウェーブトラップ、アンテナカプラ）の話題です。
ウェーブトラップ
混信を低減する（分離を高める）手段として、ウェーブトラップを用いて妨害電波を除去する方法があります。 ウェーブトラップの構成部品は同調回路と同じく、コイルとコンデンサーであり、並列共振、直列共振を利用したフィルタ回路です。
例えば、図１（Ａ）の並列共振回路の場合、共振周波数を混信局に合わせることで、回路のインピーダンスを最大にし、混信電波の通過を阻止します。他の周波数（受信希望局）に対しては、回路のインピーダンスが低いことから、ゲルマラジオに電波（高周波信号）が伝わります。 すなわち、バンドエリミネーションフィルタ（帯域阻止濾波器、ＢＥＦ）として作用します。
図１（Ｂ）の直列共振回路の場合では、共振周波数を受信希望局に合わせることで、回路のインピーダンスを最小にし、希望電波を通過させます。 他の周波数（混信局）に対しては、回路のインピーダンスが高いことから、ゲルマラジオに電波（高周波信号）が伝わりません。 すなわち、バンドパスフィルタ（帯域通過濾波器、ＢＰＦ）として作用します。

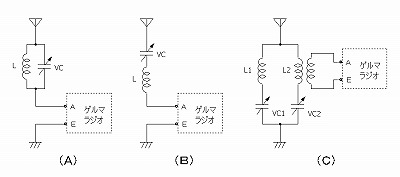

図１ ウェーブトラップの一例
以上がウェーブトラップの基本形です。 並列共振と直列共振のどちらが効果的かは、ケースバイケースです。 そのほか、これらを組み合わせた回路も多種存在します。 図１（Ｃ）のウェーブトラップ回路は、Ｌ1とＶＣ1で混信局に同調し、Ｌ2とＶＣ2で受信希望局に同調させて使用します。
アンテナカプラ
音量を増やす（感度を高める）手段として、アンテナカプラを用いて損失を減らす方法があります。 アンテナ回路と同調回路のインピーダンスが異なる状態（ミスマッチ）で接続された場合、アンテナ回路から伝わった電波（高周波信号）の一部が同調回路に入力されずに反射してしまい、損失（ロス）が生じます。 そこで、アンテナカプラによって、アンテナ回路と同調回路のインピーダンスマッチ（整合）させることで、信号の反射を防ぎ、電波を効率よく受信できるように改善します。
アンテナカプラはアンテナチューナーとも呼ばれており、コイルとコンデンサーで構成されます。 回路構成として、Ｔ型、π型などがあります。

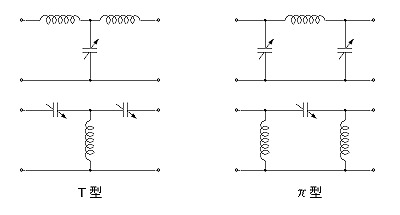

図２ アンテナカプラの一例
使用例は少ない？
実際のところ、独立した装置としてアンテナカプラやウェーブトラップを、ゲルマラジオに追加することは稀だと思われます。
追加されない理由として、アンテナ回路と同調回路のインピーダンスマッチや共振特性は、
・アンテナコイルの巻き数
・アンテナコイルと同調コイルの距離や角度
・同調コイルにアンテナを接続する場合のタップ位置
・結合コンデンサーの容量
などを変化させることで調整可能であり、適当な受信特性（感度と選択度のバランス）に設定できるからだと思います。
そのほか、ゲルマラジオを初心者向けとして扱うことで、
・部品が増えると費用や製作難易度が上がる
・アンテナのインピーダンスが分からず、カプラの設計が難しい
・アンテナとアース自体を改善する方が、費用対効果が大きい
という事情も理由に含まれると思います。
しかし、ゲルマラジオの一部には、アンテナカプラやウェーブトラップを同調回路と組み合わせて一体化し、高性能機として１台のラジオに仕上げられている例もあります。
