出力回路

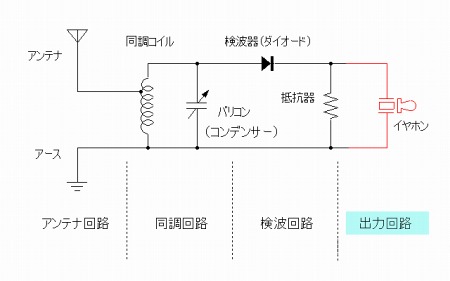

出力回路は、音声信号で音を鳴らすため、イヤホンを使用します。
イヤホン
音を得るには電気信号に合わせて、空気を振動させる必要があります。 ゲルマラジオは微弱な信号を扱うため、ラジオ放送はクリスタルイヤホン（セラミックイヤホン）で聴くことになります。 クリスタルイヤホンは、微弱な電気信号で振動する圧電素子を利用しています。 電子部品の販売店（パーツ屋）では、プラグ付きとプラグ無しのものが売られているので、製作内容に応じて購入します。
なお、オーディオ装置で普段使われているマグネチックイヤホン、オーディオ用ヘッドホン、スピーカーなどは、電磁石の作用で電気信号を音に変換しています。 これらは、十分なパワーを持つ電気信号が必要なため、微弱な電気信号のゲルマラジオでは鳴りにくいのです。
ちなみに、クリスタルイヤホンのコードは必ずねじられています。 これは、わずかなノイズ信号でも雑音として聞こえてしまう性能があるため、コードが周囲の電気ノイズ信号をなるべく拾わないようにする工夫なのです。

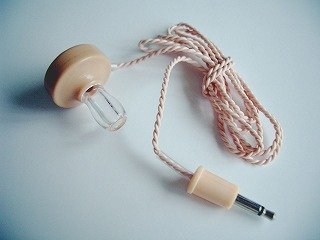

プラグ付きのクリスタルイヤホン。微弱な電気信号でも音を鳴らすので、
鉱石ラジオ、ゲルマラジオには欠かせないパーツです。
