ＦＭゲルマラジオ・モデル２
自宅でＦＭゲルマラジオの受信ができない場合、屋外で受信実験を行うことになるでしょう。 当然、外部アンテナを使うことになりますが、同じアンテナでも設置状況によってアンテナの電気的特性（出力インピーダンス）は変動します。 より良い受信結果を求めるには、入出力インピーダンスを整えて、できるだけロス（損失）を減らすことが大切でしょう。 この発想から、インピーダンスマッチを重視した高性能なＦＭゲルマラジオを試作してみました。

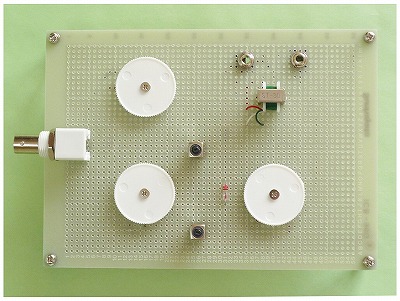

ポリバリコン３個を使用したＦＭゲルマラジオです。
回路構成ですが、アンテナとのインピーダンスマッチには、π型のアンテナカップラーで調節します。 このカップラーは、中波用のポリバリコン２個（VC1、VC2：270pF）とＦＣＺコイル１個（80MHz用、7mm角）で構成します。 同調回路はＦＭ用のポリバリコン（VC3：20pF×２を直列接続）と、ＦＣＺコイル（80MHz用、7mm角）を組み合わせます。 ＦＭ用のポリバリコンが入手できない場合は、中波用のポリバリコンに8〜10pFのセラミックコンデンサーを直列に接続すればよいでしょう。

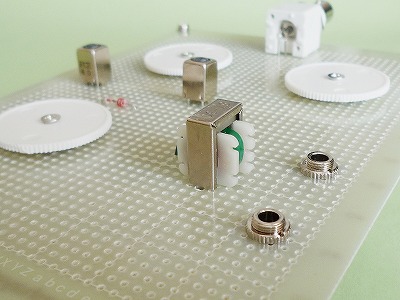

復調回路はスロープ検波です。 使う部品はゲルマニウムダイオード１個だけであり、復調原理に違いはありますが、回路自体はＡＭの検波と同じです。 ＦＭの復調手段としては簡便な手法ですが、復調回路を比較実験した結果、スロープ検波の出力が最も大きいことを経験された諸先輩もおられます。 ダイオード１つだけで復調回路を構成しているので、他の本格的な（＝きれいな音質が得やすい）復調回路より、信号のロスが少ないのかもしれません。 そして、クリスタルイヤホンとのインピーダンスマッチには、低周波トランスのＳＴ−３０を使います。 低周波トランスの効果を確認するため、本試作ではイヤホンジャック２個を使いましたが、スイッチで切り替えれば使い勝手は向上しそうですね。
これらの部品は全て、ユニバーサル基板に取り付けて試作品を組み立てました。 アンテナ端子はＢＮＣを基板に直付けしています。 これでアンテナの引き込み線として、同軸ケーブルの使用を容易にしました。

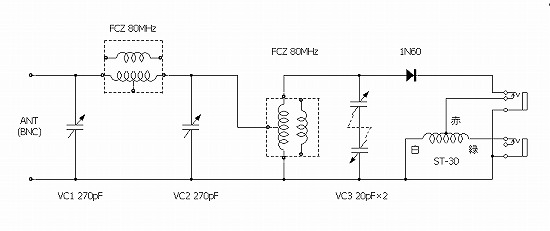

ＦＭゲルマラジオ・モデル２の回路図
３か所のバリコン操作で高性能を引き出す
都合、このゲルマラジオではポリバリコン３個を使うことから、操作には慣れが必要であり、最初の受信は難儀するかもしれません。 一度でも受信できれば、つまみに目印を付けることで次回の操作は楽になりますが、そこまでたどり着くのに一苦労します。 受信できるまで根気よく操作するしかありませんが、むやみに操作しても効率が悪いだけです。 理想論になりますが、以下の方法をお勧めしたいと思います。

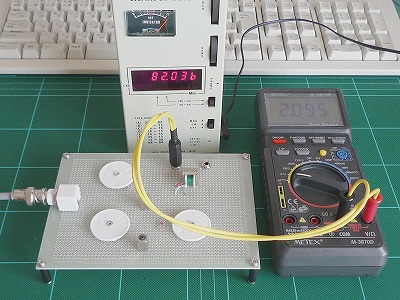

はじめに同調回路のバリコンVC3を操作して、ＦＭトランスミッターの出力を受信（放送周波数に同調）させます。
この時点では、アンテナカップラーが未調節な状態ですが、基板の裏面からＦＭトランスミッターを同調回路へ接触すれば復調音が確認できます。
同調周波数をセットしたならば、受信アンテナを接続し、アンテナカップラーの出力側バリコンVC2を最小容量にします。
ここでアンテナ側のバリコンVC1を最小容量から最大容量まで変化させます。
音量に変化がなければ、アンテナカップラーの出力側バリコンVC2の容量を少しだけ増加させてから、アンテナ側のバリコンVC1を再度、最小容量から最大容量まで変化させます。
以降、この操作を繰り返し、音量が最大になるポイントを探していきます。

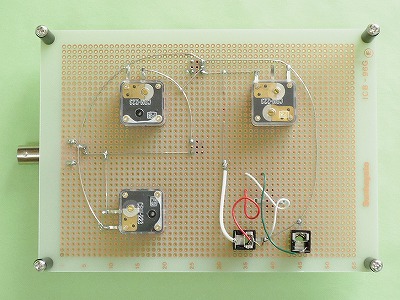

基板裏面の様子。
ユニバーサル基板の材質はガラスエポキシです。

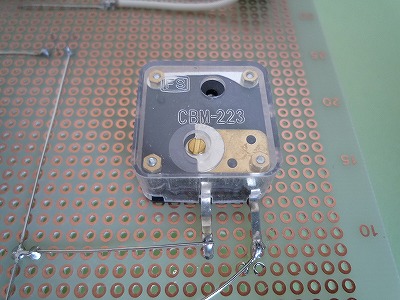

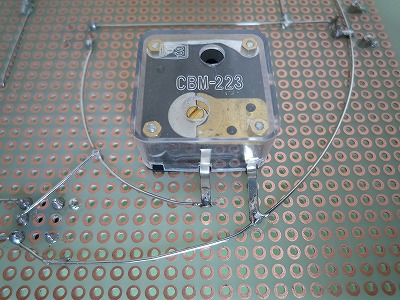

購入した中波用ポリバリコンにはトリマーが付いていました。
ＶＣ１のトリマーは最大にセットしました。
ＶＣ２のトリマーは最小にセットしました。
ＶＣ３のトリマーも最小にセットしました。

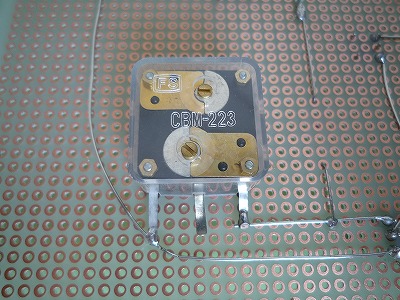

２連バリコンなので、トリマーも２つあります。
一度受信できれば要領も得られるので、後の操作は簡単でしょう。
VC3は受信局を変更するため操作しますが、VC2は微調整で、VC1はアンテナの設置状況に応じて少しの調整で良いはずです。

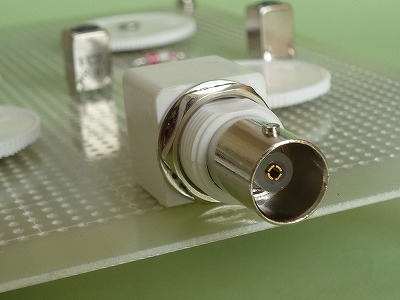

ＢＮＣは５０オームのタイプを使っています。
この場合、５０オームの同軸ケーブルを使うことになります。
２エレ八木アンテナで受信実験
後日、自作した２エレ八木アンテナと組み合わせて受信実験を行った結果、受信距離の自己記録を2.7倍、更新しました！ くわしくは再・ゲルマラジオでＦＭ放送を受信したいをご覧ください。
（2010/05/16追記）
