壁ループ・ゲルマラジオ

ループアンテナ型ゲルマラジオの受信性能を向上させる方法の１つとして、ループを大きくする方法があります。 室内第２アンテナの増設として、室内最大級のループアンテナ「壁ループ」が利用できるようになったので、このアンテナを同調形ループとして利用するゲルマラジオを試作しました。壁面にループアンテナを配置することで、2.5×3.5ｍのサイズを得ています。

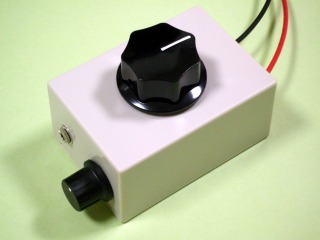

壁ループ・ゲルマラジオの外観

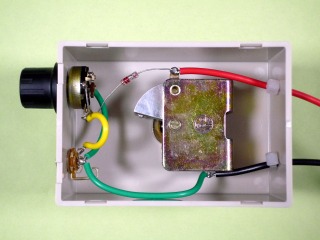

壁ループ・ゲルマラジオの内部

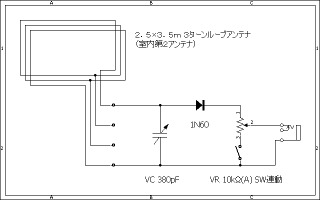

壁ループ・ゲルマラジオの回路図

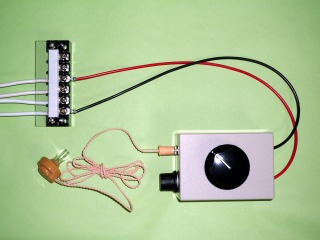

室内第２アンテナに接続した様子

使用した部品はエアバリコン（380pF）、ゲルマニウムダイオード（1N60）、スイッチ付きの可変抵抗器（10kΩ、Ａカーブ）、イヤホンジャックです。 これらをプラスチックケース（タカチ電機工業製SW-85）に収め、ダイヤルを取り付けて完成です。

同調範囲はバリコンの容量と壁ループ自体のインダクタンス、分布容量で決定されます。管理人の場合は３ターンで、おおよそ550〜1050kHzになりました。1000kHz以上を受信するには２〜１ターンのタップに接続します。

悪条件ながらも、イヤホンは大音量

管理人の壁ループは、指向性が放送塔と一致していない、分布容量が大きくＱの低下が予期されるなどの悪条件があります。しかし、さすがにループの大きさが功を奏して、14km離れた5kW局をクリスタルイヤホンで聞くには、この壁ループ・ゲルマラジオはオーバースペックで、少々音が大きすぎます。普段、静かにラジオを聴くなら、63cm角のループアンテナを使用したゲルマラジオで十分です。

壁ループ（室内第２アンテナ）のスケールメリットは、どの位あるのでしょうか。 巻き具合が同じ密着・ガラ巻きタイプの63cm角ループアンテナと比較してみました。 電圧測定は負荷抵抗をＯＦＦにして、デジタルマルチメーター（M-3870D）で測定したものです。 大型密巻きループの平均出力は、今回試作した壁ループ・ゲルマラジオに接続し、壁ループの影響を受けないよう別の部屋で改めて測定しています。

壁ループを同じ配置条件の大型密巻きループと比較すると、出力電圧に６〜１４倍の違いがありました。面積比で２２倍、巻数比で０．４倍あり、線材やインダクタンス、周波数でＱも異なるので、大まかには１０倍程度の性能差があると思っています。

スピーカー駆動も可能

イヤホンの次は、ゲルマラジオをヘッドホン、スピーカーで聴くためのアダプターを試用してみました。 トランペット型スピーカー（TOA株式会社製ホーンスピーカＳＣ−７１０Ａ）を接続すると、ローカル３局（５ｋＷ局、１ｋＷ局）ともスピーカーが鳴りました。 大音量とはいきませんが、部屋が静かであればスピーカーの手前２ｍなら、放送内容が聞き取れます。 就寝の際に枕元に置く（0.3ｍ）ならば、丁度良いか少々うるさい程です。

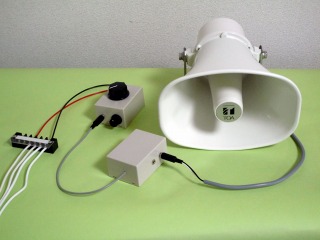

アダプター利用で、トランペット型スピーカーが鳴ります

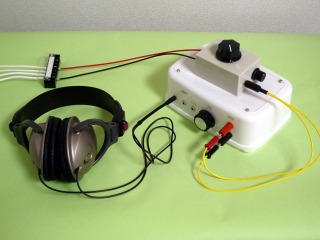

ヘッドホンだと澄んだ音を実感。トランス切替ＢＯＸを試用中。

また、密閉ダイナミック型のヘッドホン（オーディオテクニカ製ＡＴＨ−Ｔ３）も十分な音量で鳴ってくれました。出力電圧がダイオードの順方向電圧を十分超えているためなのか、よく聴くと意外と音が澄んでいるようにも感じられます。

ちなみに、トランス切替ＢＯＸも試用したところ、スピーカー、ヘッドホン共に最も音量が大きな組み合わせはＳＴ−34を利用した場合であり、ゲルマラジオをヘッドホン、スピーカーで聴くためのアダプタと同じ構成でした。
