ゲルマラジオでヘッドホン、スピーカーを鳴らす

スピーカーの鳴るゲルマラジオを目指し、アダプターを製作します。 ただし、アダプターに電源を使わないことを条件にします。 ゲルマラジオでスピーカーを鳴らすため、大きく３つの問題点があると考えました。

1. 音声信号が微弱である
2. ゲルマラジオの出力インピーダンスとスピーカーの入力インピーダンスが異なり、信号の伝達ロスが生じる
3. クリスタルイヤホンと異なり、スピーカーの効率は良くない

まず、１番目は受信環境（電界強度）、アンテナ回路の具合、ゲルマラジオ本体の性能に係わる問題です。今回のアダプター製作とは切り離して考えることにします。

次に、２番目はトランスを用いたインピーダンス変換で対応できます。ゲルマラジオの出力インピーダンスは数キロ〜数百キロオームであるのに対し、スピーカーのインピーダンスは８オーム程度しかありません。したがって、使用するトランスのインピーダンスは、一次側が数キロ〜数百キロオーム、二次側が８オームになります。しかし、管理人はこのような規格の製品を知らないので、今回は山水のＳＴ−３４とＳＴ−８１を組み合わせて使用することにしました。

最後の３番目は、できるだけ効率の良いスピーカーを選ぶしか方法はありません。傾向として、小口径より大口径、スピーカーのユニット単体よりエンクロージャー（スピーカーボックス）に収めたもの、トランペット型（ホーン型）の効率がよいと思われます。効率の良いスピーカーとして、真空管ラジオに使われたクリスタルスピーカーがありますが、現在は製造されておらず、現存品の入手も絶望的です。そこで今回は、前面が222×179mmのトランペット型スピーカー（TOA株式会社製ホーンスピーカＳＣ−７１０Ａ）を準備しました。

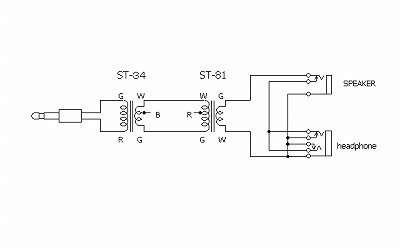

アダプターの回路図

以上の考えでアダプターを試作します。回路図のとおり、２つのトランスを使用することで、入力インピーダンス５キロオーム、出力インピーダンス８オームのアダプターを製作しました。スピーカーと同じく、ゲルマラジオでは普段使わない、オーディオ用ヘッドホンも駆動対象としました。モノラルジャックがスピーカー用、ミニステレオジャックがヘッドホン用です。仮に、ヘッドホンのインピーダンスが方耳で１６オームの場合、並列接続すれば８オームとなるので、インピーダンスはマッチします。 以上の回路を、プラスチックケース（タカチ電機工業製SW-85、W60×H40×D85）に収めました。

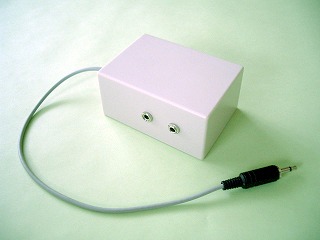

アダプターの外観

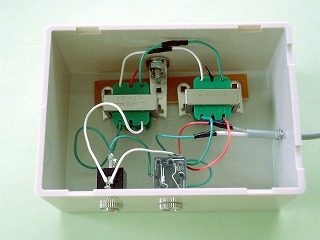

アダプターの内部。６Ｐの立ちラグを使用。

スピーカーの鳴るゲルマラジオ

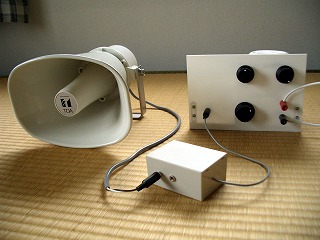

ゲルマラジオでスピーカーが鳴る！

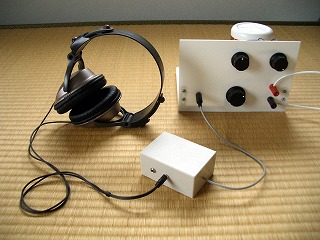

ヘッドフォンでも聞こえます

製作したアダプターを、ボード交換式ゲルマラジオに接続し、タップを調整していくと、徐々にスピーカーが鳴りました。 周囲が少しでも騒がしいと聞き取れない音量ですが、部屋が静かであれば、ホーンスピーカーの効果で５ｍ離れても放送内容がだいたい聞き取れます。 僅かな音量であるものの、電源が不要なゲルマラジオでスピーカーが鳴るのはうれしいものです。 ただし、スピーカーで受信できた放送局は、ローカル３局中の１局（５ｋＷ局、約１４ｋｍ）だけでした。

次に、密閉ダイナミック型のヘッドホン（オーディオテクニカ製ＡＴＨ−Ｔ３）を接続したところ、こちらはローカル３局全てが聞こえます。 クリスタルイヤホンに近い音量が感じられます。両耳で聞けるため、普通のラジオと同じような感覚で放送が楽しめます。 実のところ、ヘッドホンのインピーダンスは３２オーム（並列接続で１６オーム相当）なため、ミスマッチしています。その影響で、スピーカーとヘッドホンでは、タップのベストポジションは異なりました。

今回、ＳＴ−８１に併用するトランスとして、ＳＴ−１１、１２、１４も試してみました。管理人の受信環境下でボード交換式ゲルマラジオにスピーカーを接続した場合は、ＳＴ−３４の併用が最も音量が大きいようです。なお、ループアンテナを使用したゲルマラジオでも、極めて小さいながらスピーカーは鳴りました。大型密巻きのループアンテナを使用した場合、ＳＴ−１２の併用が最も音量が大きくなりました。トランスやスピーカーの選定は、絶対にこれがベストというものはなく、色々と試してみることをお勧めします。
